車輛簡介
? 大多利卡清洗車是一種雙發動機、雙水泵清洗車，是在標準二類底盤的基礎上，加裝高壓沖洗系統、低壓沖洗系統，由機械、液壓、電器三部分合為一體的專用沖洗作業車。
? 本車具有**的高、低壓兩套水路系統，為清洗車工作提供壓力水源。其工作原理是：利用高壓水泵產生的高壓水，經噴水架的高壓噴嘴噴出，利用高壓水流的動能，以高壓力、低流量的方式清洗，強力去污，高效節水，能將路面的陳舊污漬清洗干凈；或高壓水經左（右）角噴噴出，清洗路緣、人行道及護欄隔離區；使用高壓噴**還可清洗路標、廣告牌、高架路等；噴霧系統具有強大的噴霧降塵、噴撒空氣消毒劑及調節空氣濕度功能。
? 高壓水泵由副發動機→傳動軸→皮帶傳動→電磁離合器→聯軸器驅動；
? 低壓水路系統，采用雙級葉輪離心泵，效率高、灑水寬度大、水**射程遠，還可選裝綠化澆灌及自吸功能。低壓水泵由底盤變速器取力器通過傳動軸直接傳動。
? 本車的高壓水泵、噴嘴、高壓噴**及關鍵的液壓、電氣原件均采用國際**產品，性能優良、工作可靠。
技術參數
汽 車 底 盤 | 底盤型號 | EQ1125SJ8CDC | ||
發動機型號 | D25TCIF1 | |||
發動機額定功率/kW | 110 | |||
輪胎 | 8.25R20 | |||
燃油種類 | 柴油 | |||
副發動 機及傳 動系統 | 副發動機 | 型號 | 江西五十鈴GX493 57KW | |
額定功率 | 57kw/3600/r/min | |||
工作轉速 | 1500～1700 r/min | |||
電磁離合器 | DLK1-25 | |||
聯軸器 | TGLA9 | |||
高 壓 水 路 系 統 | 高壓水泵 | 型式 | 柱塞式 | |
型號 | GTM | |||
壓力 | 10MPa | |||
轉速 | 600（700）r/min | |||
水閥 | 型式 | 氣控高壓球閥 | ||
壓力 | 10MPa | |||
噴水架噴嘴 | 型式 | 高壓洗滌型 | ||
角噴嘴 | 型式 | 高壓洗滌型 | ||
噴霧噴嘴 | 型式 | 細微霧化型 | ||
水濾 | 型式 | 濾網式 | ||
低壓水路系統 | 低壓水泵 | 型式 | 雙級葉輪離心式 | |
型號 | 80QZB(F)-60/90 | |||
揚程 | 90m | |||
轉速 | 1480r/min | |||
水閥 | 氣控球閥 | |||
液壓 系統 | 型式 | 開式、電液** | ||
主要元件 | 齒輪泵、液壓缸、電磁閥 | |||
系統**壓力 | 16MPa | |||
液壓油箱容量 | 65L | |||
電氣 系統 | 型式 | 單向直流24V(底盤)及單向直流12V(副發),負極搭鐵 | ||
蓄電池 | 6-QW-100MF（底盤）、75D31R（副發） | |||
車輛作業性能
項 目 | 單位 | 參 數 | 備 注 | ||
作 業
性 能 | 噴水架清洗寬度 | m | 2.5-3 | 噴水桿縮伸 | |
噴水架偏角 | (°) | 左右各30 | |||
工作 速度 | 低壓灑水 | Km/h | Ⅰ檔7:Ⅱ檔14 | 主發轉速1500r/min | |
高壓清洗 | Km/h | 3-15 | 副發轉速1700r/min | ||
高壓清洗能力 | m2/h | 25000 | 車速8km/h | ||
**清洗水壓力 | MPa | 10 | |||
清洗水流量 | L/min | 139 | |||
噴霧水流量 | L/min | 139 | |||
低壓灑水流量 | L/min | 600~800 | |||
低壓沖洗寬度 | m | ≥24 | |||
灑水寬度 | m | ≥16 | |||
水**射程 | m | 38 | |||
水罐容積 | L | 6000 | **容積可達6方 | ||
行 使 性 能 | **車速（滿載） | km/h | 90 | ||
**爬坡角 | (°) | 12 | 接近角 | ||
制動距離 | m | ≤10 | |||
**小轉彎直徑 | m | ＜16 | |||
燃油消耗量 | 行駛?cè)加拖牧?/p> | L/100km | 18 | ||
高壓清洗作業燃油消耗量 | L/h | 12 | 車速6km/h | ||
L/1000M2 | 4.8 | ||||
質量 參數 | 整車整備質量 | kg | 5950 | 基本型 | |
**總質量 | kg | 11450 | |||
結 構 尺 寸 | 外形尺寸(長×寬×高) | mm | 8100×2250×2650 | 運輸狀況(基本型) | |
軸距 | mm | 3800 | |||
輪距 | 前輪 | mm | 1745 | ||
后輪 | mm | 1747 | |||
接近角 | (°) | 12 | 噴水架提升 | ||
離去角 | (°) | 13 | |||
車輛主要配置
序號 | 項目 | 產品型號 | 備注 |
1 | 底盤 | EQ1125SJ8CDC | 3800,國六排放 |
2 | 取力器 | 4205F85E3 | |
3 | 低壓水泵 | 80QZB-60/90 | 杭州威龍泵業 |
4 | 低壓水泡 | GP-50 | 杭州威龍泵業 |
5 | 液壓系統 | 多路換向閥 | |
6 | 高壓水泵 | PT36 | 德國品孚PINFL |
7 | 高壓噴嘴 | 美國進口 | |
8 | 氣路系統 | 閥，氣缸 | 以賽亞 |
9 | 副發動機 | GX493 | 江西五十鈴 |
10 | 低壓球閥 | 中聯 | |
11 | 高壓球閥 | 中聯 |
公告參數
整車技術參數 | |||
產品** | 程力威牌 | 公告批次 | 331 |

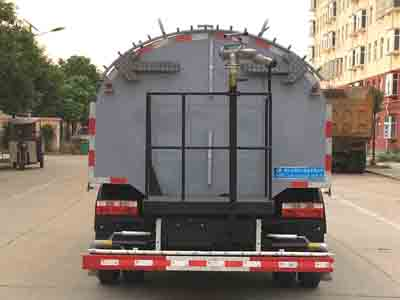

產品名稱 | 清洗車 | 產品型號 | CLW5126GQX6 |
總質量(Kg) | 11995 | 罐體容積(m3) | 7.0 |
額定載質量(Kg) | 6670 | 外形尺寸 | 7435,7785,7985,8135,8235,8285,8585x2480x2760 |
整備質量(Kg) | 5130 | 貨廂尺寸 | xx |
額定載客(人) | 準拖掛車總質量(Kg) | ||
接近角/離去角(°) | 21/12 | 前懸/后懸 | 1130/1905 |
軸荷(Kg) | 4350/7645 | **車速(Km/h) | 103 |
備注 | 該車通過取力器帶動高壓泵工作,高壓泵將普通的水轉化為高壓低流速的水,然后輸送到高壓管路,使其以一定的能量到達高壓噴嘴進行清洗工作 ,罐體有效容積:7.0立方米,罐體外形尺寸: 2900×2100×1450.防護材料:Q23**碳鋼,連接方式:左右側面及后下部防護均采用焊接連接 ,后部防護斷面尺寸:120×50,后部防護離地高度:450.ABS型號/廠家:ABS型號:ABS/ASR-24V-4S/4M,廠家:襄陽東風隆誠機械有限責任公司,隨底盤選裝駕駛室.當此整車選裝前伸,且前伸為:1150mm時,此整車長/軸距對應關系為:7785/3600,7985/3800,8135/3950,8235/4050,8285/4100,8585/4400,當此車不選裝前伸時,整車長/軸距對應關系為:7435/4400. | ||
底盤技術參數 | |||
底盤型號 | EQ1125SJ8CDC | 底盤品牌 | 東風牌 |
生產企業 | 東風汽車股份有限公司 | 生產地址 | 湖北省襄陽市 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 3800,3950,4050,4100,4400,3600 | ||
輪胎規格 | 245/70R19.5,8.25R20,245/70R19.5 16PR,8.25R20 16PR,8.25R20 14PR | ||
鋼板彈簧片數 | 8/10+7,12/12+9 | ||
前輪距 | 1745,1802,1820,1842,1765,1890 | 后輪距 | 1630,1650,1800,1720 |
燃料種類 | 柴油 | 排放依據標準 | GB17691-2018國Ⅵ |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
YCY30165-60 | 廣西玉柴機器股份有限公司 | 2970 | 121 |
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
